Steinhelle I
(2007):
Baujahr:
1927/1928 Ausbauleistung 2450 kW (ab 2022
1865 kW)
Ausbaufallhöhe: 75,5m
Ausbauzufluss: 4 m³/s
2 Maschinensätze Turbinen:
Francis/Voith von 1927
Generatoren: AEG, Spannung 6000 Volt 750 U/min, 1750 kVA Cos 0,7
Auf den
ersten Bildern ist der Zustand Aug. 2007 zu sehen. Die damals 80 Jahre alte Anlage an der Ruhr war bis
auf wenige Änderungen am Voith Turbinenregler
und der Schalttafel noch fast im Originalzustand in Betrieb.
Ab 2010 gab es nach und nach größere Umbaumaßnahmen zur
Effizienzsteigerung. (siehe Bilder weiter unten)

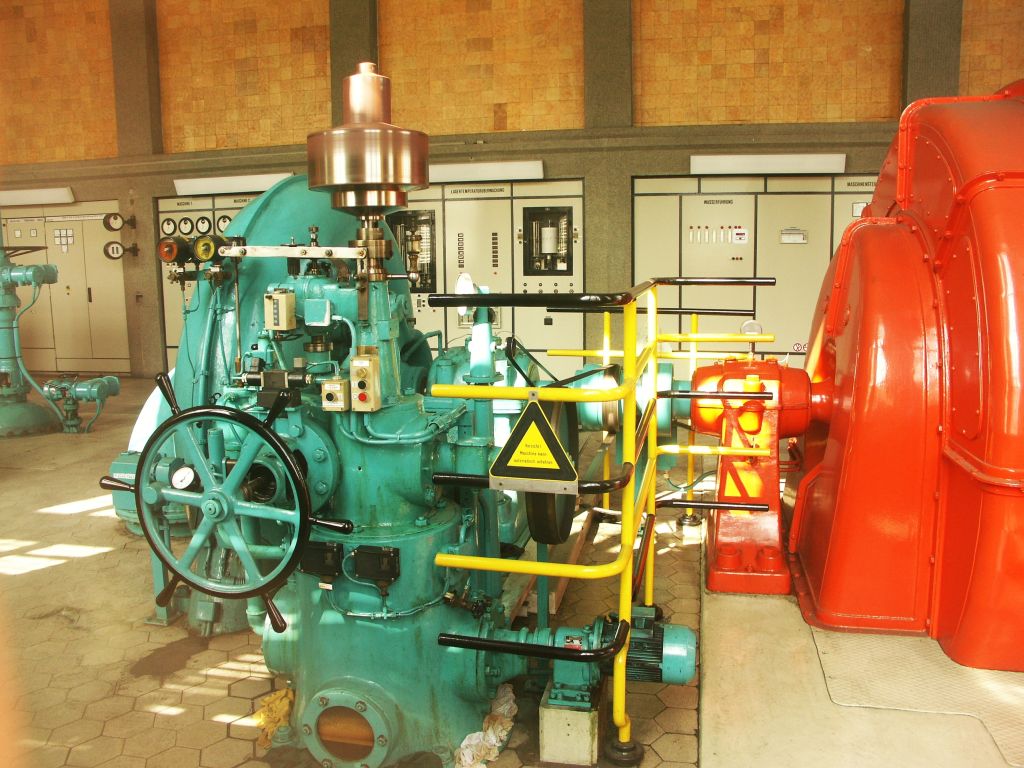

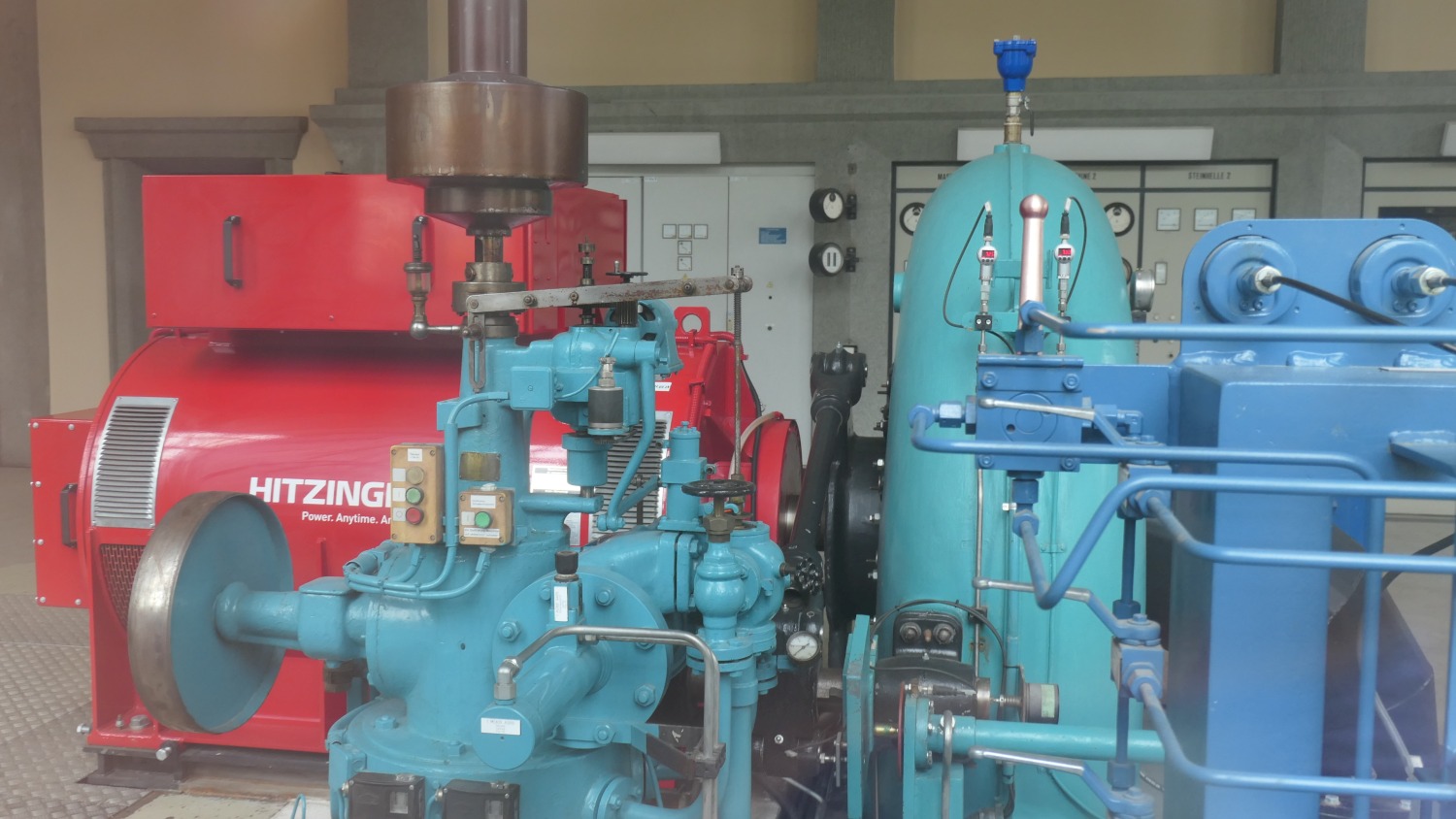

Der noch fast originale hydraulische
Voith-Öldruck-Turbinenregler der Maschine II, dahinter die Turbine und rechts der Generator.
Die Zahnrad-Ölpumpe des Reglers wurde 2007 schon mit einem
Elektromotor angetrieben. (Zustand
2007)

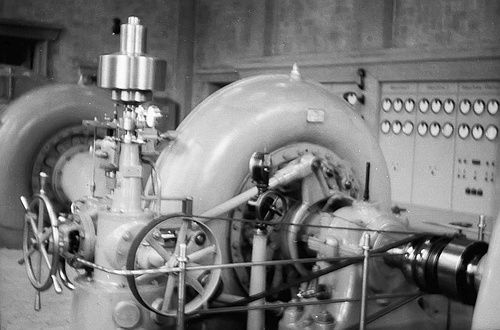

Zustand 1964

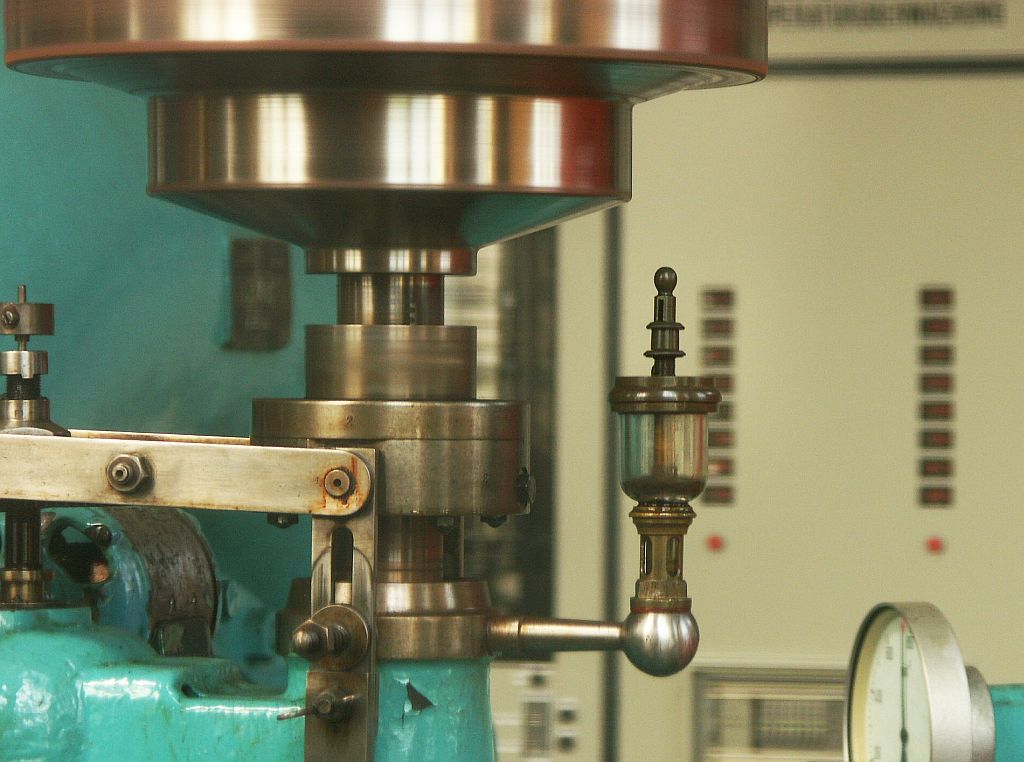

Detail des laufenden Fliehkraftreglers mit
der Regelmuffe unterhalb des Fliehkraftpendels (Voith)
Alte Instrumente zur
Synchronisierung mit dem Netz an der Säule und rechts Reste der original
Schalttafel.

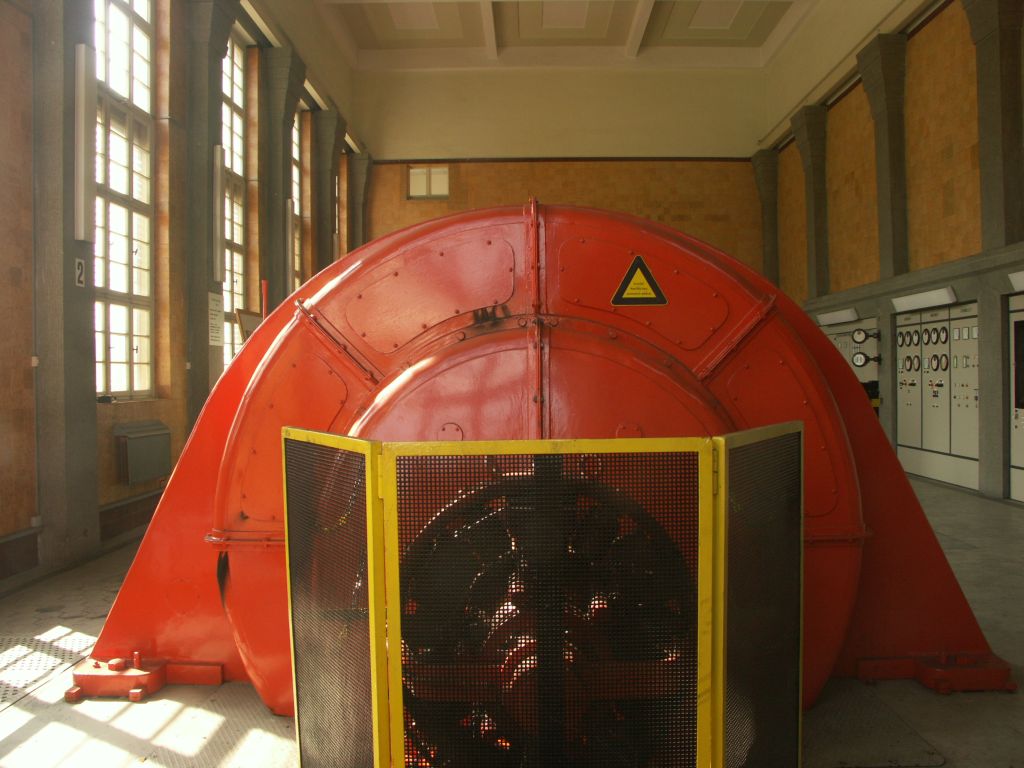

Die 2007 noch vorhandenen
Erregermaschinen sind aus Sicherheitsgründen abgeschirmt.

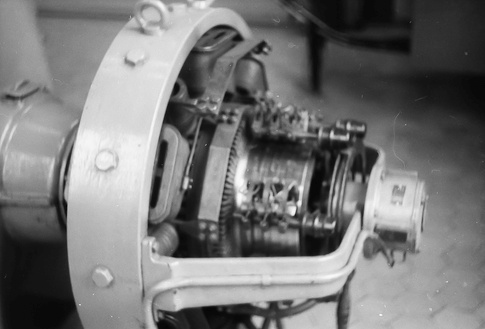

Zustand 1964
Ab 2010 setzte eine rege Bautätigkeit
ein. Der Voith-Regler wurde umgebaut, aber zum Glück nicht verschrottet.
Auch die alten Pegelschreiber in der Schalttafel sind noch erhalten,
aber schon länger ohne Funktion. Rechts tauchen in der Schalttafel
Simatic Touch-Displays auf.

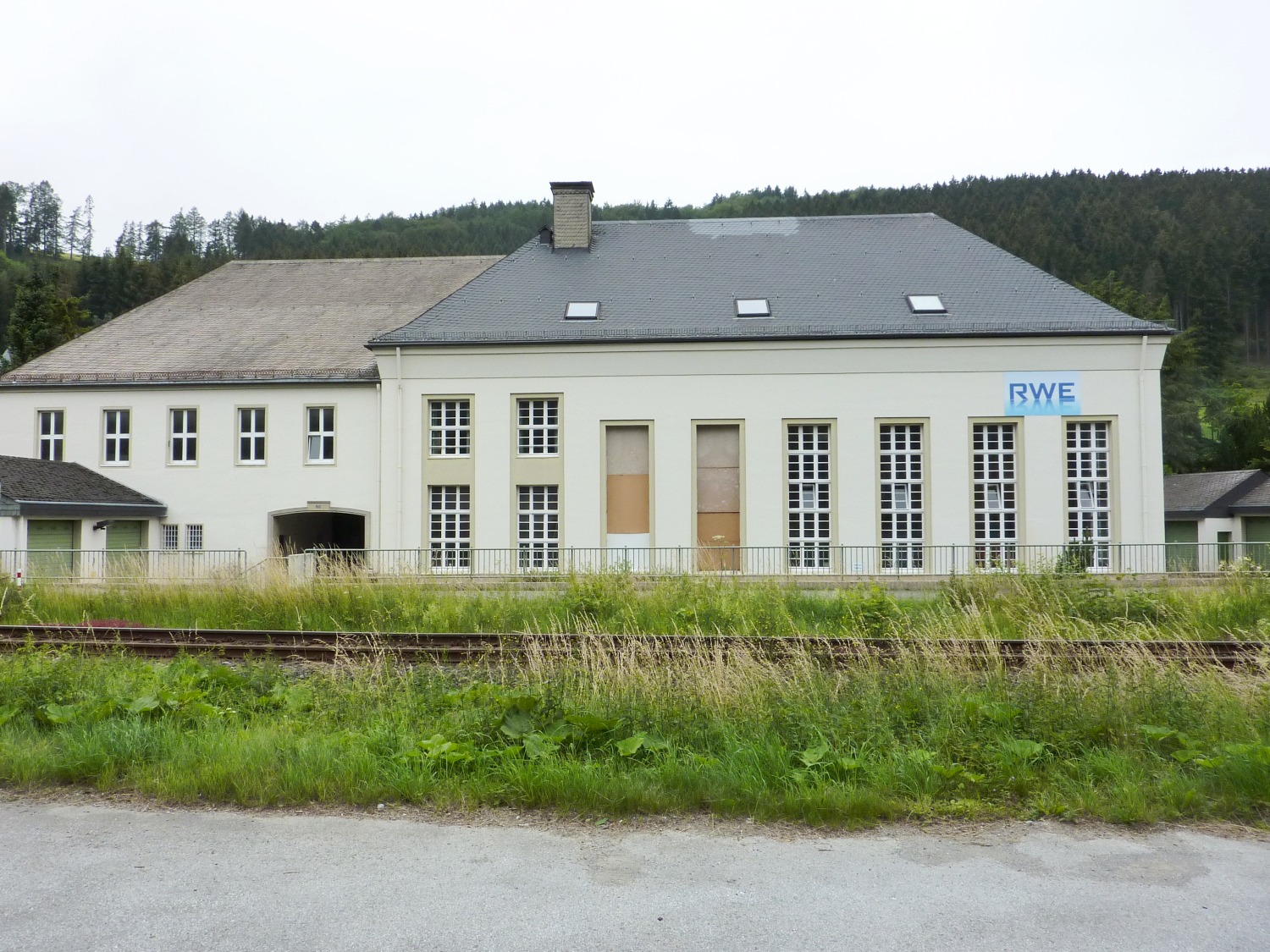

Die provisorisch verschlossenen
Fenster lassen 2011 ahnen, dass große Dinge passieren. Der
Generator I wurde ausgebaut. Der Stator von 4 m Durchmesser
konnte nur durch ein ausgebautes Fenster zu einer Spezialfirma
nach Bochum zur Neuwicklung gebracht werden.

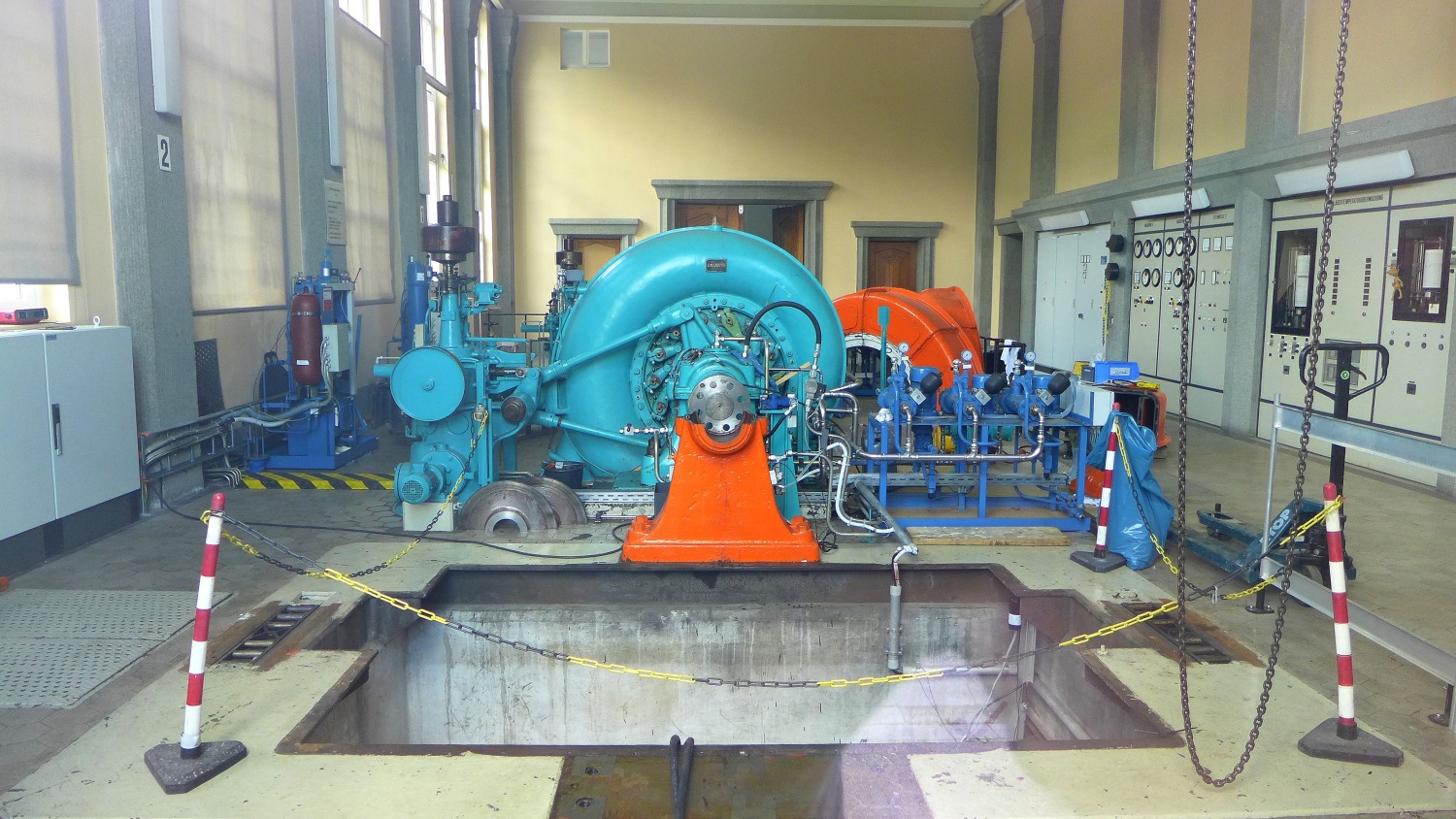

Der überholte Generator läuft nun ohne
Erregermaschine (Bild von 2013)

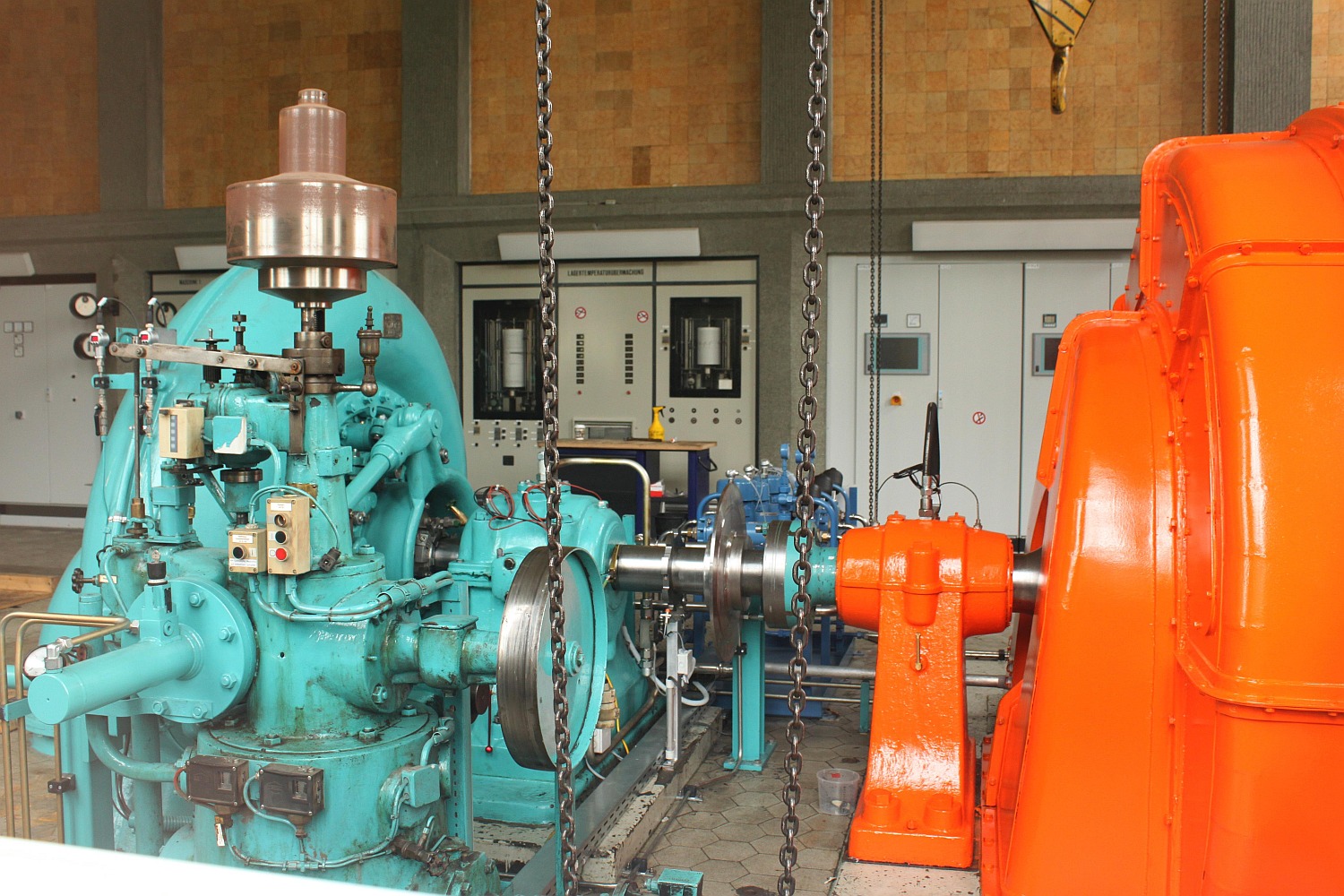

2019 ist Generator II zur Revision an
der Reihe. Im Hintergrund steht das Gehäuse und wartet auf sein
Innenleben

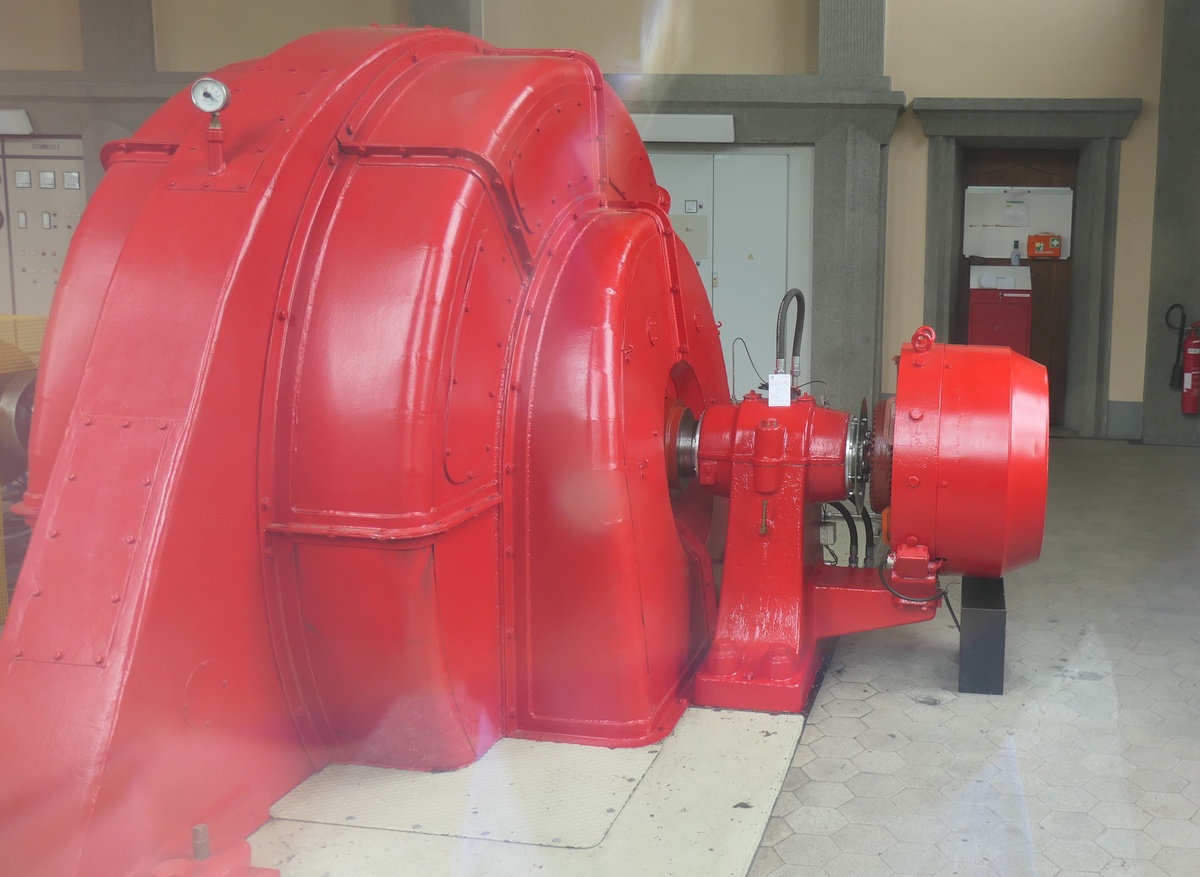

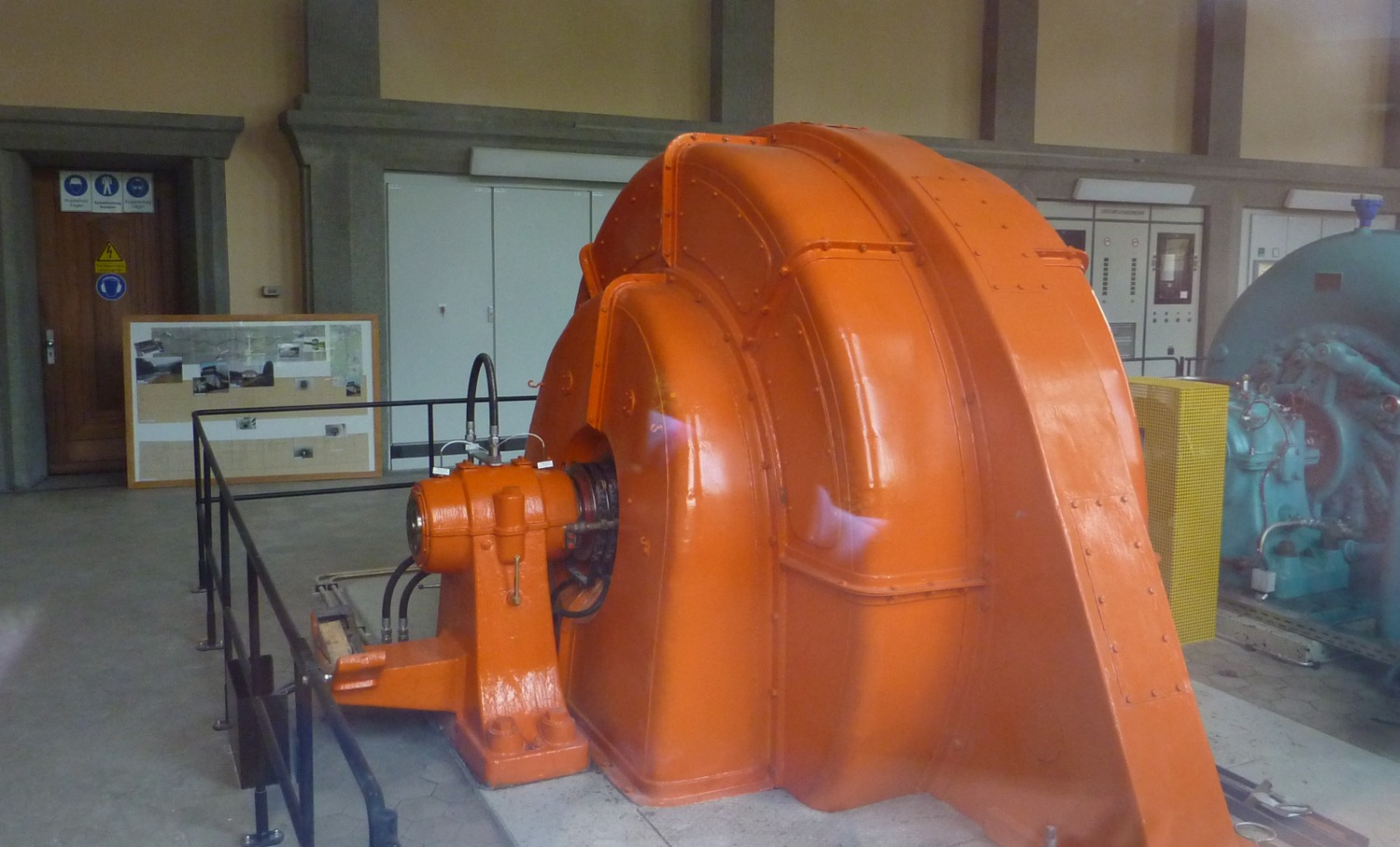

Generator II
nach der Revision mit neuem Anstrich, wieder mit der alten
Erregermaschine, aber mit anderer Verkleidung. 6300 Volt
1750 kVA Cos 0,7 750 U/min
Erregermaschine: 65 Volt 354
Ampere
Generatorgewichte: Läufer mit Welle:
7100 kg Ständer:
7300 kg
Gesamtgewicht: 14400 kg
2022 bekam der
Maschinensatz I einen neuen, kleineren Generator, um bei
Niedrigwasser mit einem besseren Wirkungsgrad zu laufen.
Leistung : 800 kVA, Cos 0,8 Spannung: 400 Volt, Drehzahl 750
U/min Gewicht: 5,8 t

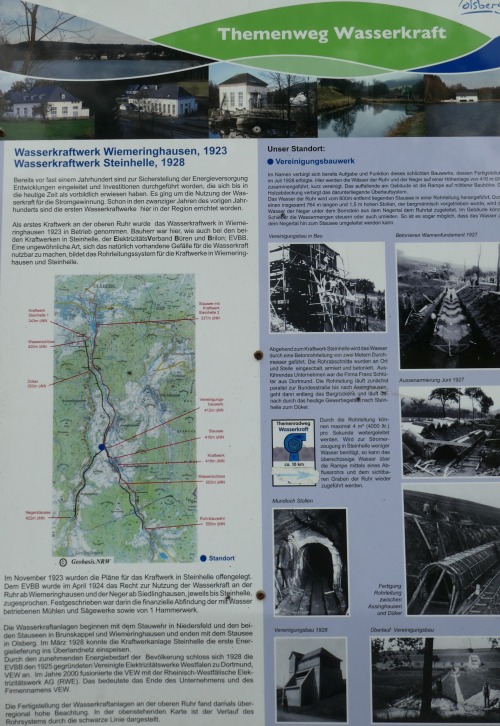

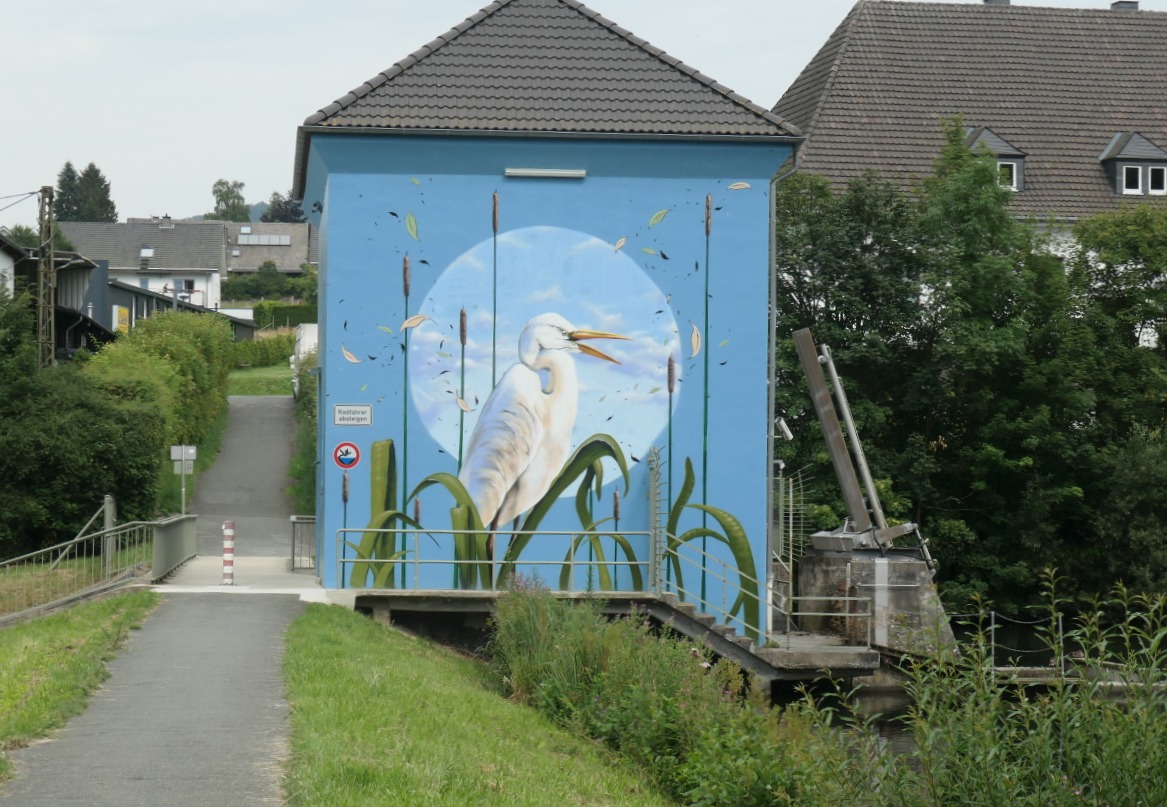

Seit 2014 gibt es
einen 10 km langen Themenrad- und Wanderweg Wasserkraft von
Niedersfeld bis zum Auslaufbauwerk Steinhelle II. Zahlreiche
Schautafeln geben einen Eindruck vom Bau der bald 100jährigen Anlage.
